L9頭DDF數字配線架哪個品牌好

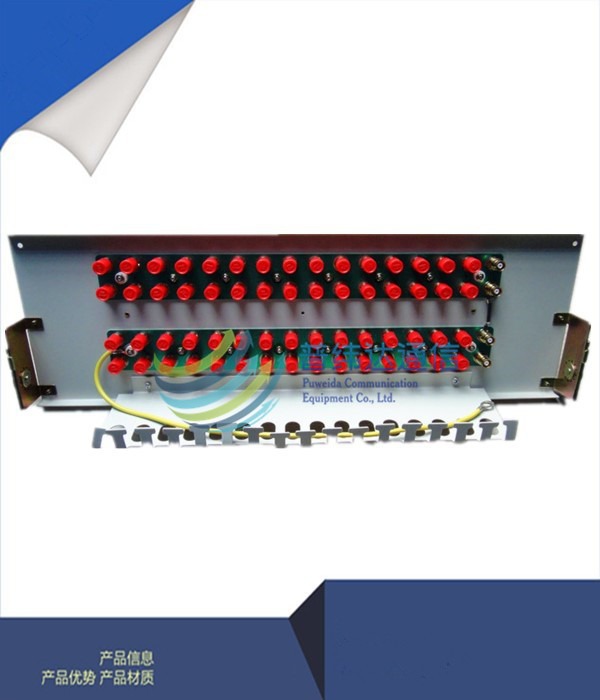

DDF數配單元體DDF數字配線架、DDF數字配線柜說明

　　1. 使用射頻電纜連接器L9（西門子接插件），

　　單元體容量有8系統，10系統，16系統，20系統,21系統有電纜標識。

　　結構尺寸：19〞標準安裝尺寸（安裝孔距465mm）

　　21〞標準安裝尺寸（安裝孔距515mm）

　　2.單元體旋轉機構有2種：360度旋轉機構和90度帶自鎖機構旋轉裝置

　　見附圖，90度旋轉機構帶走線槽

　　3.我公司同時可提供以下型式接插件的單元體：L9BNC CC4等

　4．各項指標均符合行業標準

　　DDF數字配線架產品特點

　　◇系列眾多：西門子、AT&T、富士通、NEC等制式；75、120歐姆等不同阻抗系列、各種柜架體等多種組合供客戶選擇；

　　◇ 性能方面：嚴格的結構設計、優質的金屬、非金屬材料、標準鍍金以及精湛、嚴格的工藝確保產品的性能穩定、可靠；

　　◇ 管理方面：完整科學的的線纜結構，無論中間走線、兩側走線、前后跳線、架間跳線均更符合您的使用習慣，操作更加方便；

　　◇ 細節方面：完整的接地系統、多樣的固定方式、90度旋轉的單元體等細節完美的設計，確?？蛻羰褂酶臃奖?。

　　依據標準普緯達通信公司生產的DDF產品是參照國內外同類產品的優點，嚴格遵循各種行業標準：

　　1. YD/T779-1999 《數字配線架》

　　2. YD/TP43-1998 《外導體、內徑為5.6mm、3.8mm及2.8mm射頻同軸連接器技術要求和體驗方法》

　　DDF數字配線架技術指標

　　1．環境要求：

　　1) 工作溫度： -5℃～+40℃

　　2) 貯存溫度: -25℃～55℃

　　3) 工作相對濕度: ≤85%（+30℃）

　　4) 貯存相對濕度: ≤75%

　　5) 大氣壓力： 70KPa～106Kpa

　　2．設備機架：

　　1) 機架高度：2000mm、2200mm、2600mm

　　2) 機架材料：鋁型材

　　3) 進纜方式：上進纜、下進纜

　　4) 操作方式：全正面操作

　　5) 機框顏色：世紀黃、電信灰

　　6) 接地方式：銅條

　　3．同軸連接器：

　　1) 特征阻抗：75Ω

　　2) 工作速率：2Mb/s、8 Mb/s、34Mb/s、140 Mb/s、155 Mb/s（部分制式除外）

　　3) 絕緣電阻：>1000MΩ（500VDC）

　　4) 抗電強度：≥1000V（50HzAC）/min，不擊穿、無飛弧

　　5) 接觸電阻：外導體≤2.5mΩ（壓接），內導體≤10mΩ

　　6) 介入損耗：≤0.3dB (50KHz～233MHz)

　　7) 回波損耗：≥18dB (50KHz～233MHz)

　　8) 回線間串音防衛度：≥70dB(50KHz～233MHz)

　　9) 拉脫力：>50N

　　10) 連接器壽命：≥1000次

　　11) 材料：黃銅、鈹青銅

　　12) 同軸連接器鍍金厚度：≥2um

SC、FC光纖快速連接器，光纖快速接頭，直通快速連接器，預埋連接器，預埋型、直通型、熱熔型等，質量保證。光纖快速連接器的分類應用及實現原理：

　　1、光纖快速連接器的分類：

　　接頭式和 L型插座式的應用上面已經介紹過，下面分析按不同纜型在實際應用的情況以及干式和預埋式結構光纖快速連接器實現原理。皮線光纜是 FTTH接入室內*重要的一種纜型，極大的提高了施工效率，因此在 FTTH接入中，除特種場合外分支入室纜都采用這種結構的纜型，因此2.0x3.0mm 類型的光纖快速連接器是當前運營商*常規采購的類型；對于 250um、0.9mm、2.0mm、3.0mm類型光纖快速連接器類型應用則較少；隨著真正意義上的 FTTH規模部署和樓內垂直布放光纜新型纜型的出現，光纖快速連接器的應用將擴展到對垂直布放纜分歧芯數的端接應用上，無論是增加分路器還是直接對接分支入室皮線光纜，接頭式光纖快速連接器都有它的獨特之處。采用光纖快速連接器可以無需要熔纖盤，無需尾纖，且可使配套箱體簡單化，成本可顯著降低。

　　2、光纖快速連接器原理結構

　　a）直通式結構這種結構非常簡單，優勢在于實現較為容易造價低廉，但劣勢很多：對光纖直徑要求嚴格、對切割端面和切割長度要求嚴格、對加持強度要求更加嚴格；否則任何一處與產品不匹配都將引起參數的波動；另外，由于回波損耗指標完全依賴于光纖切割端面的情況因此產品的回波損耗指標比較差，對操作者熟練要求很高。該類產品結構可以應用于臨時光纖鏈路搶修，但不適宜用于FTTH 接入鏈路規模使用。

　　b）預埋纖結構預埋纖結構采用的是在工廠將一段裸纖預先置入陶瓷插芯內，并將頂端進行了研磨，操作者在現場只需要將另一端切割好光纖后插入即可；由于預埋結構前面預埋纖工廠研磨且對接處填充匹配液，不過分依賴光纖端面切割的平整度，大大降低了對操作者熟練程度的要求；由于接頭的端面采用的是預先研磨的工藝，因此回波損耗指標好；該產品結構可以實現更好的插入損耗（0.5dB以下）和回波損耗（45dB 以上）指標，可靠性與穩定性比較高，因此適宜于 FTTH 接入鏈路室內節點使用。

可以認為HDTV是FTTH的主要推動力。即HDTV業務到來時，非FTTH不可。通常有P2P點對點和PON無源光網絡兩大類。F2P方案一一優點：各用戶獨立傳輸，互不影響，體制變動靈活；可以采用廉價的低速光電子模塊；傳輸距離長。缺點：為了減少用戶直接到局的光纖和管道，需要在用戶區安置1個匯總用戶的有源節點。PON方案——優點：無源網絡維護簡單；原則上可以節省光電子器件和光纖。缺點：需要采用昂貴的高速光電子模塊；需要采用區分用戶距離不同的電子模塊，以避免各用戶上行信號互相沖突；傳輸距離受PON分比而縮短；各用戶的下行帶寬互相占用，如果用戶帶寬得不到保證時，不單是要網絡擴容，還需要更換PON和更換用戶模塊來解決。（按照市場價格，PEP比PON經濟)PON有多種，一般有如下幾種：（1)APON：即ATM-PON，適合ATM交換網絡。
