青島賽諾供應(yīng)_鋁酸酯偶聯(lián)劑_加工性能強(qiáng)_吸油量減小_潤(rùn)滑性好

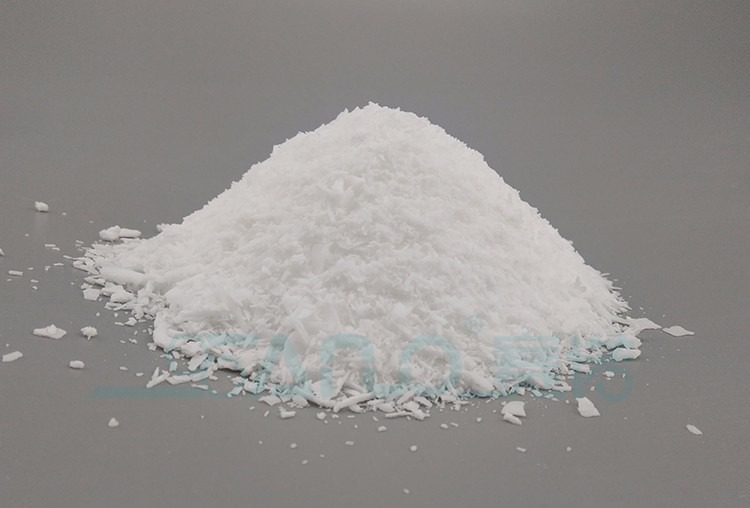

典型特征

產(chǎn)品賣(mài)點(diǎn)

經(jīng)該產(chǎn)品處理過(guò)的各種活性填充料，親有機(jī)性能大大增強(qiáng)，吸水率下降，粒徑變小，吸油量減少。用于橡塑制品填充里，可較大幅度的增加填料用量，明顯改善其加工性能（熔體粘度下降，減少模具磨損，增加熔量流量，同時(shí)起到內(nèi)潤(rùn)滑作用）。

本產(chǎn)品是采用雙有機(jī)配位體技術(shù)，產(chǎn)品的分散性、協(xié)同穩(wěn)定性和潤(rùn)滑性能特別優(yōu)良。

應(yīng)用方向

1.無(wú)機(jī)粉體材料：輕、重質(zhì)碳酸鈣、滑石粉、鈦白粉、陶土、高嶺土、硅灰石、玻璃微珠、氫氧化鎂（鋁）及各類(lèi)無(wú)機(jī)顏料的表面活化；填充母料（如PP、PE扁絲、膜、中空容器等）

2.有機(jī)粉體材料：如碳黑、木粉、熱固性塑料粉等的表面活化處理；

3.涂料、油墨、阻燃劑、粘合劑、PVC防水卷材和玻璃鋼制品中的添加劑的活化處理。

干法生產(chǎn)使用方法及步驟

步：在高速捏合機(jī)處于干燥狀態(tài)下倒入填料，轉(zhuǎn)高速加熱至110℃，敞口攪拌烘5-8分鐘，使填料中的微量水分迅速的蒸發(fā)掉，殘存水分≤0.3%，才能保證活化質(zhì)量；

第二步：加入計(jì)算的活性分散劑，加入量一般為填料量的0.8-1.5%，將其切成小塊，一次或分幾次撒入高攪機(jī)內(nèi)；總的攪拌時(shí)間不低于10分鐘，使填料成分黏附。

第三步：加入填料量的0.5%硬脂酸作協(xié)同劑，再攪拌2分鐘即停機(jī)出料。

注：填料越細(xì)，表面積越大，活性分散劑用量應(yīng)適當(dāng)增加，約為填料的1.5-2%。

濕法生產(chǎn)

活性分散劑加量為0.6-1%。

包裝及存放

1、紙箱、編織袋或桶包裝；

2、本產(chǎn)品佳質(zhì)量保證期為六個(gè)月，如超過(guò)佳質(zhì)量保證期，經(jīng)檢驗(yàn)未發(fā)生質(zhì)變，依然可使用。

3、倉(cāng)儲(chǔ)置于干燥處。注意防水、防潮、防火。
