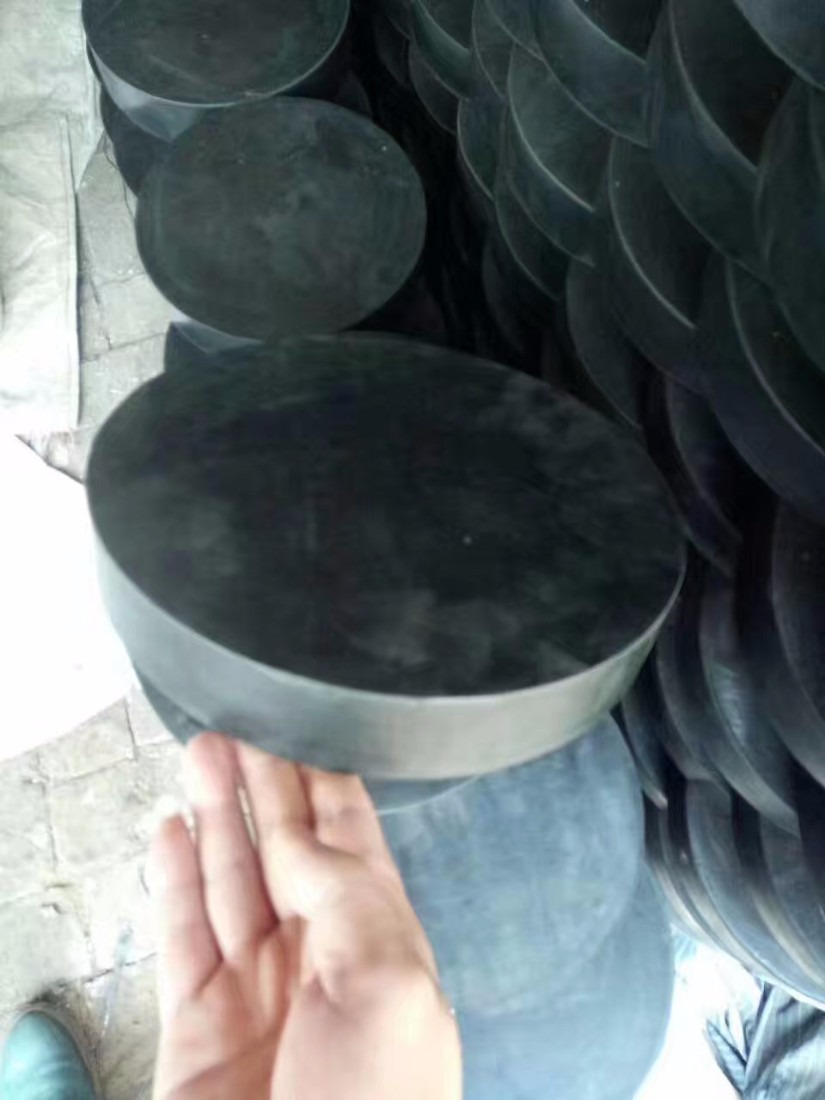

300x63圓形板式橡膠支座_天鵬_661KN

一、支座的病害癥狀及原因分析
1.支座脫空：支座墊石和梁底鋼板不水平。
2.支座異常變形：大多因?yàn)槁淞簳r(shí)不夠平穩，支座存在較大的初始剪切變形。
3.支座不能正?；瑒?dòng)：墩頂落有大量的混凝土垃圾，不銹鋼板銹蝕，摩阻力變大。
4.支座開裂：施工因素、支座質量問題、超載車輛的影響、支座墊石的影響以及其他因素。
二、主要更換方案
1.扁型千斤頂法
把超薄的液壓千斤頂安放在主梁與蓋梁的狹小的空間內，直接頂升梁體，利用百分表觀測梁體上升的速度，以保證橋跨各梁體受力均勻同步提升。該方法是目前使用廣泛的頂升方法。
2.鞍型支架法
用橋墩本身做支撐在蓋梁上搭設支架，設計成“鞍型支架”，放置千斤頂來頂升梁體。
3.枕木滿布式支架法在地面上設置枕木，以枕木為基礎，設置滿布式或部分木支架至橋梁梁體處，在支架上安置千斤頂頂升梁體。
4.鞍型支架法
用橋墩本身做支撐在蓋梁上搭設支架，設計成“鞍型支架”，放置千斤頂來頂升梁體。
三、方案的實施
1.配載計算及配載車布置
為保證一孔橋梁的整體受力及同步頂升，首先應按照設計文件計算橋面、中梁、邊梁、護欄等上部構造的重量，然后根據整體重量均衡的原則進行配載，通常選用車輛均勻布置配載，保證頂升過程中受力均衡。
2.主要施工材料設備
機械名稱：發電機組，電焊機，液壓站，單向超薄千斤頂，百分表，手動千斤頂，配載車，登高吊籃架，氣割設備，液壓分配均衡器，高壓分配油管。

對于彎、坡、斜、寬橋梁，宜選用圓形板式橡膠支座。公路橋梁工程不宜使用帶球冠或坡形的橡膠支座；4、當橋梁縱坡坡度不大于1%時，板式橡膠支座可直接設置于墩臺上，但應考慮縱坡影響所需要的厚度。當縱坡坡度大于1%時，應采用預埋鋼板（加楔形鋼板）、混凝土墊塊（帶坡度的墊石）或其他措施將梁底調平，保證支座平置。板式橡膠支座應按JTGD62的有關規定驗算并在驗算滿足規定要求后方可使用。
　　查看板式橡膠支座的安裝施工圖紙，主要注意板式橡膠支座的規格型號、高度、承載力等主要技術參數。四氟滑板橡膠支座還要注意預埋鋼板的尺寸和安裝位置及方向。
　　選用板式橡膠支座時，支座的大承載力應與橋梁支點反力相吻合，其容許偏差范圍宜為±10%。
　　四氟滑板橡膠支座應水平安裝。并應設置上下鋼板，四氟滑板與不銹鋼板間應該涂放5201-2硅脂潤滑油，安裝后一定要設置防塵罩；支座的四氟滑板不得設置在支座底面，與四氟滑板接觸的不銹鋼板也不能設置在橋梁墩、臺墊石上。
