泰恩科技電力無線測溫系統功能

無線測溫系統概述:

1,系統組成結構:

tn-1000電力及設備溫度監測與管理系統高壓開關柜電力設備溫度監測及管理工程專案是基于超高頻無線通信,**總線技術,數據庫技術相結合的在線溫度監測系統,系統由系統由智能無線收發傳感模塊,**數據處理主機tn-ta600,計算機通信組件,后臺監控機(上位機),通訊協議轉換器及通訊線組成. 它可對變電站內40臺高壓開關柜電纜接線的溫度進行實時監測與管理。

40面開關柜總測溫點統計如下:

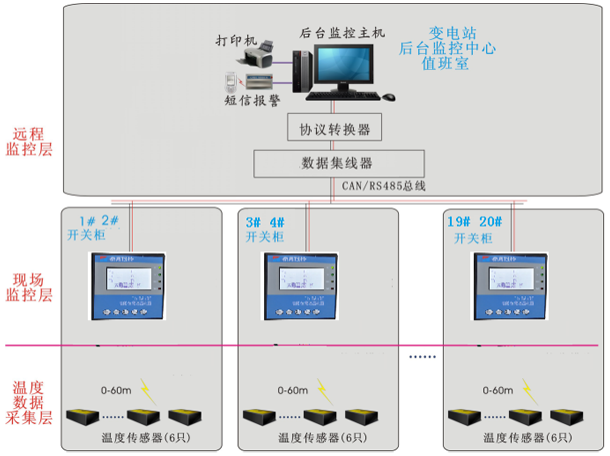

2,系統網絡拓?fù)鋱D如下:

3,組網說明:

1)根椐效益原則,在變電站主監控中心選配一臺后臺電腦(服務器),集中對40面開關柜的危險溫度進行集中的監測管理,后臺電腦安裝于本地的變電站值班室的操作臺上。

2)通過查詢系統的后臺電腦,值勤人員可直觀方便瀏覽本電力設備危險溫度電子分布圖,實時溫度值,溫度變化曲線,在電子地圖界面,值勤人員可快速方便的查找到報警點位置;

系統特點及功能概述:

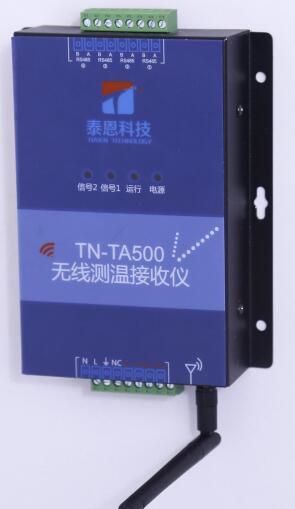

接點溫度在線監測儀由金屬外殼,進口大規模集成芯片精心打造而成(主芯片采用32位arm高性能微處理器),其加上先進的emc設計,使其具有更強的抗干擾能力(防靜電,防雷擊,電源短時段過壓保護),所有輸入輸出均有保護。
顯示器采用lcd液晶屏,全中文菜單,指示清晰,不僅直觀顯示實時測量,實時曲線,設定參數且具有兩路開關量輸出,對監測點溫度警戒值,溫度危險值可進行**設定,在溫度超過預警線時系統可進行聲,光報警并輸出相應無源開關觸點,使維護人員及時排除故障,杜絕故障的發生。

tn-ta600主要特點:

◇ 采用間隔可調,自動計算,分析局部發熱,分級報警

◇ 電路具有完善的電氣和隔離,且硬件和軟件均設計了連續自我檢驗,保證本儀器具有可靠性

◇ 產品采用軍工級要求進行設備的生產與測試,具有防雷,防火,防爆,防潮等特點

◇ 全數字化電路及智能化處理策略,是本儀表完全杜絕了誤報的可能

◇ 儀表提供相應的rs485等多種通訊接口,其模塊化,兼容性的設計保證其更容易升級

系統特點:

1,tn-1000系統提供了一種低成本高效率的監測及管理模式:隨著科技的發展,人員,供用電系統,設備對的要求越來越高,隨著國家建設堅強智能電網步伐的加快,建立主動和被動相結合企業監測及管理系統,實為一種低成本,高效率的模式。

2,tn-1000系統采用了先進的無線傳輸技術,領先的信號采集處理模式,實現了系統的電氣隔離, 泰恩無線信號采集方法,嚴格的產品制造工藝,保證了系統的可靠性,**性及數據的準確性。

3,tn-1000系統具有先進的程序設計:系統自動對數據進行分析,對產生危險溫度的故障進行分析并作相關提示,為運行人員進行電力設備/設施管理維護提供決策依據。

4,tn-1000系統具有專業的設計方案和靈活的安裝模式:

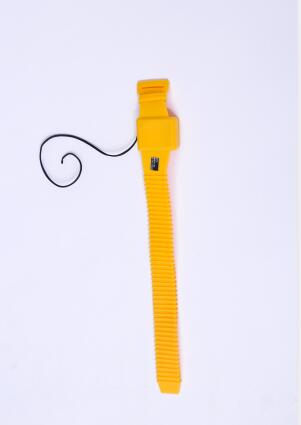

由于我們的無線溫度收發模塊采用超小,超輕型化設計,我們**儀表采用了全金屬外殼,加上可靠的無線傳輸技術,使我們的工程人員可根踞客戶要求量身設計多種安裝方案,滿足不同**環境的安裝要求。

5,tn-1000后臺電腦(服務器)根據自定義的組態軟件對監測點溫度警戒值,溫度危險值可進行**設定,在溫度超過預警線時系統可進行聲,光報警并輸出相應無源開關觸點或者TEL短信(選配)提示,使維護人員及時排除故障,杜絕故障的發生。
其報警方式詳述如下:

Ⅰ,預防報警:

a,超過一定的溫度值,需要提醒值班人員,此時仍可繼續運行;

b ,溫度上升過快;

c,和室溫相差過大,報警輸出:燈亮,報警接點動作;

d,相間溫差過大或局部發熱。

Ⅱ,事故報警:超過一定的溫度值或溫升速率超過一定值(默認設置為8 ℃/5min),嚴重影響到正常操作,燈亮,報警接點動作。

6,可靠性設計:采用軍工級要求進行設備的生產與測試,具有防雷,防火,防爆,防潮的特點,全數字化電路及智能化處理策略,使本系統完全杜絕了誤報的可能。

7,tn-1000系統軟件特點:

◇簡潔與直觀的控制平臺,強大的電子地圖模擬功能和數據記錄功能

◇遠程計算機操作系統:WINOOWs98/2000/xp

◇溫度檢測數據處理點:≤90000個點

◇ 輸出接點溫度曲線

◇ 電氣接點異常溫升隱患或故障事件,溫度數據記錄可靠,詳細并可保存8年以上

◇ 強大的報警,預警功能

◇ 強大的數據統計,處理與查詢功能,靈活的系統參數設置,強大的擴展能力

◇ 多樣化的圖表與報表設置,良好的人機交互界面
