內外壓平衡補償器旁通式波紋管膨脹節軸向型耐高溫熱力管道

一、 產品用途、特點

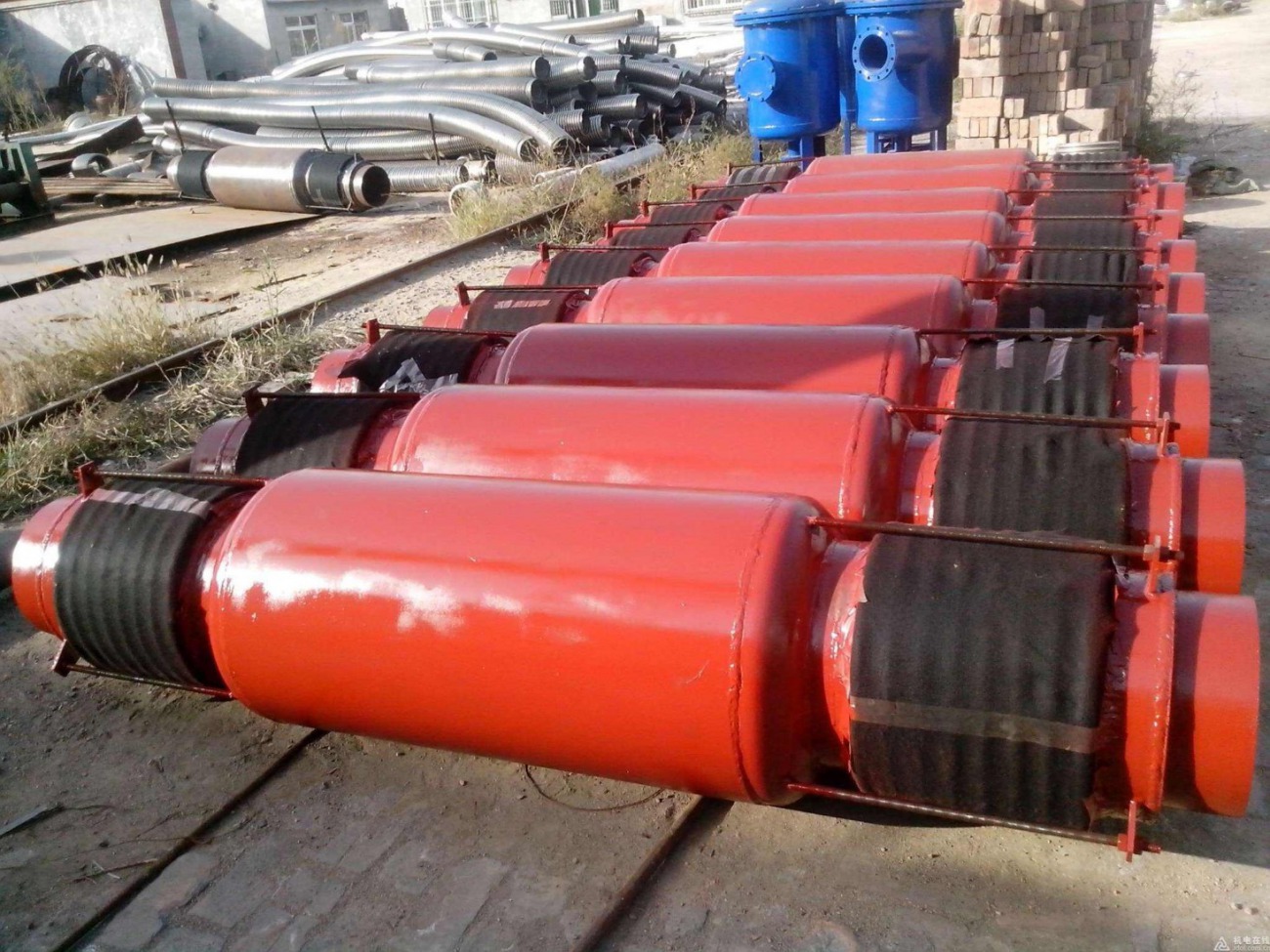

　　立林波紋管制造內外壓平衡(NPB)型波紋管補償器又稱旁通壓力平衡型波紋管補償器，主要用于補償管系的軸向位移，具有設計簡單，補償量大，無內壓推力等優點，但價格較高。主要應用于口徑較大，壓力較高且固定支架設置不易的直線管系。

　　二、 適用工況

　　工稱壓力：0.25MPa、0.6MPa、1.0MPa、1.6MPa、2.5MPa

　　工作溫度：-50℃ - 420℃

　　介質：液體、氣體等。

　　法蘭標準：國標GB、美標ANSI、日標JIS、德標DIN等

　　三、 結構及材料

　　1.波紋管：不銹鋼304、316L、321等

　　2.法蘭、接管：碳鋼、不銹鋼304、316L、321等

　　3.拉桿螺栓、螺母：碳鋼

　　四、 安裝注意事項

　　1、 所通介質氯離子含量≤25PPM。

　　2、 嚴禁焊渣濺傷波紋管。

　　3、 必須按產品流向標志安裝。

　　4、 波紋管兩端必須合理的設置導向支座及固定支座。(詳見“波紋補償器管系支座設置”)

　　　　6、 禁止用安裝拉桿或限位拉桿起吊。

　　7、 安裝完畢后，應拆除運輸拉桿和帶有黃色標記的限位拉桿。
